Willkommen auf der Internetpräsenz der Firma

HaTec
Halebi Technik Würzburg

Kompetenz für vakuumdichte und druckdichte Bereiche

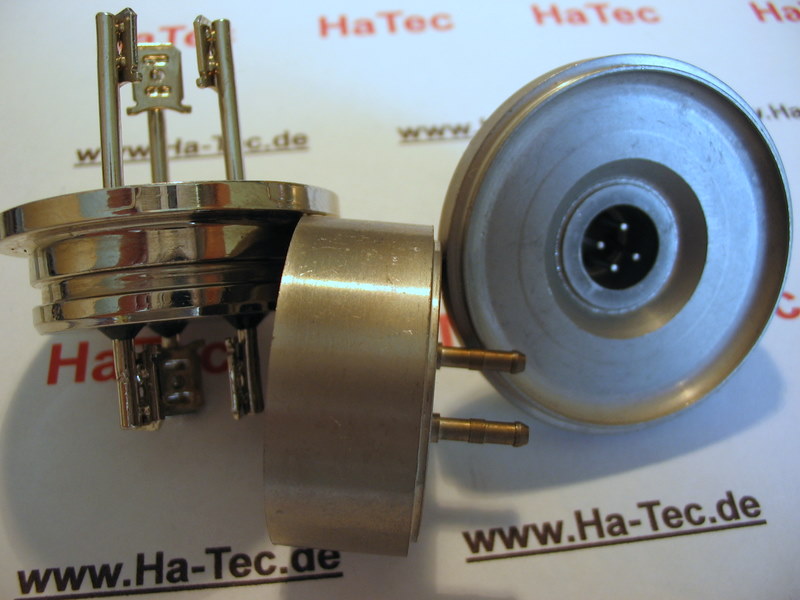

Flanschdurchführungen:



Flanschdurchführungen

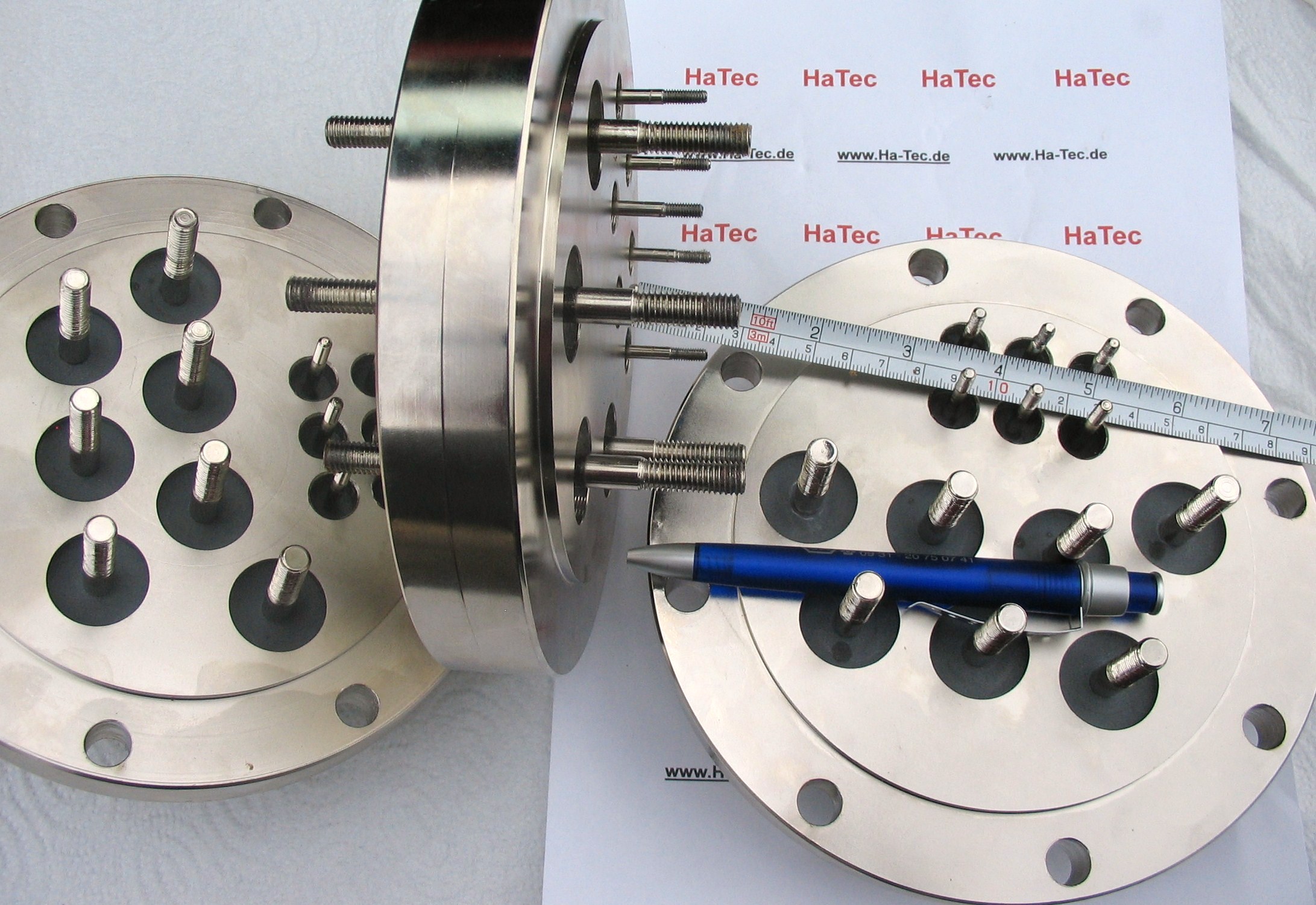

Flansch10

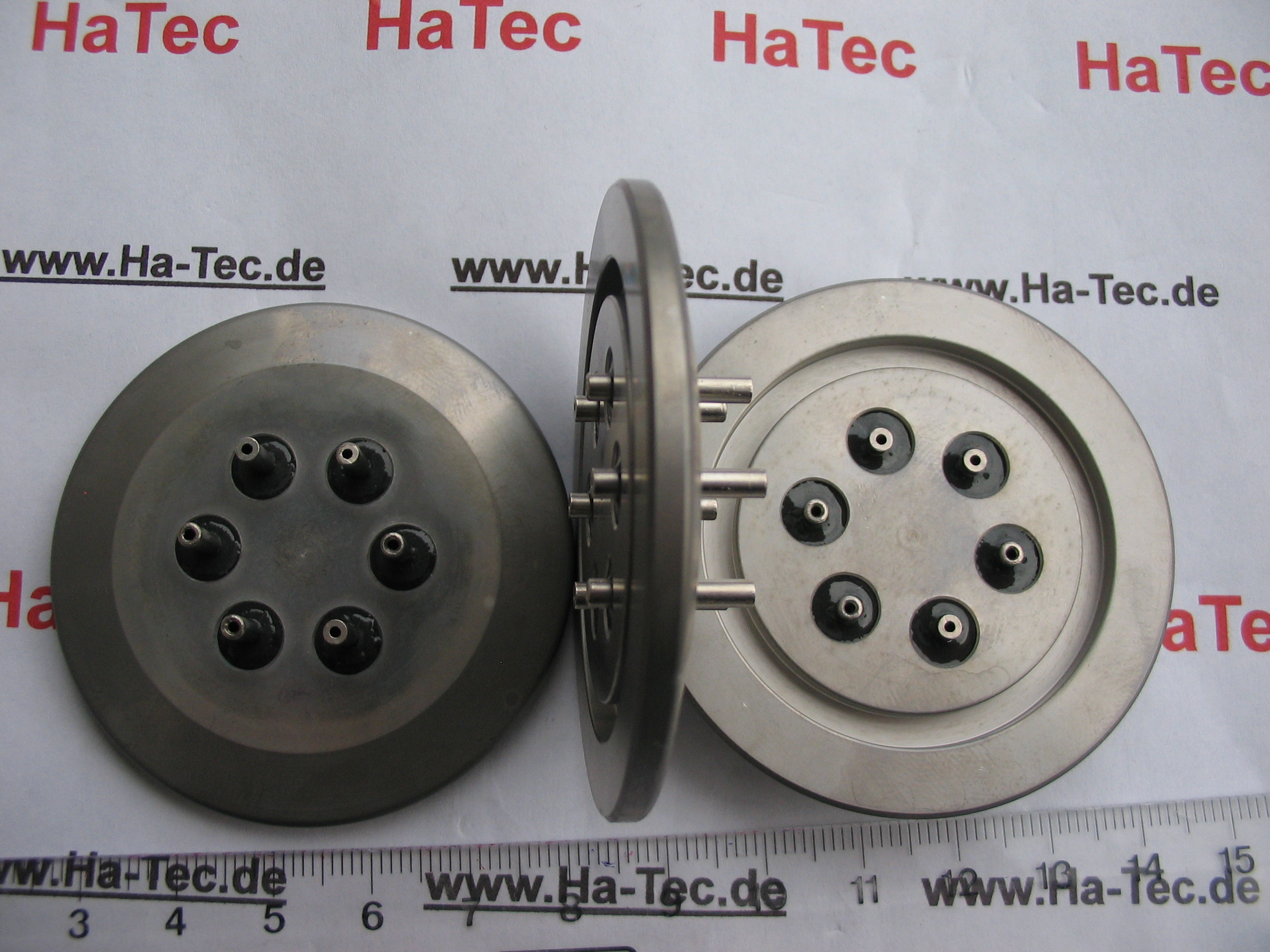

Flansch20

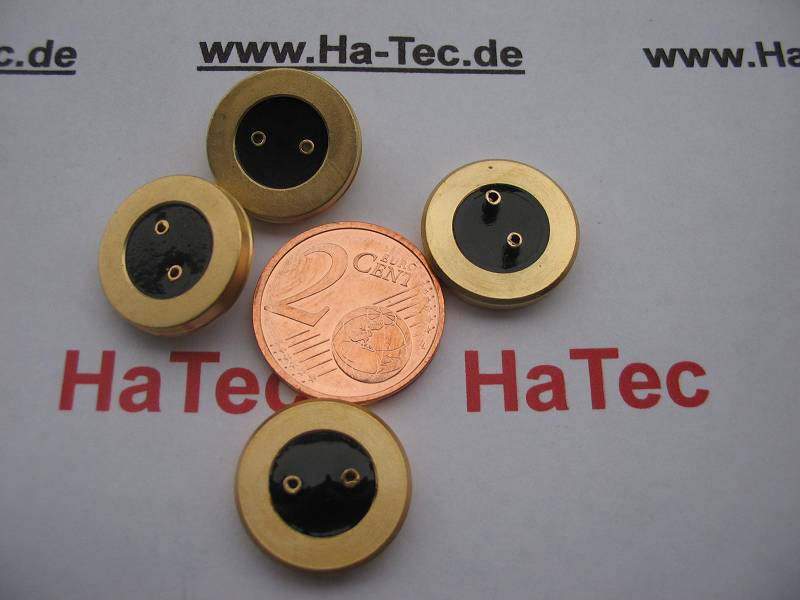

Flansch30

Flansch40

Flanschdurchführungen

Technische Daten

Temperaturbereich
-200°C bis +250°C

Druck
10-8 mbar bis  2000 bar
10-12 mbar unter Laborbedingungen

 Vorteile
Hohe Druckfestigkeit
Aggressiven Medien
Hohe Dichtigkeit
Hohe mechanische und elektrische Belastbarkeit

Einsatzgebiete
Elektrotechnik
Elektronik
Kältetechnik
Wärmetechnik

Sonderausführungen mit besonderes ausgewählten Metallen
( kein Edelstahl)       –270 °C bis +450 °C
Spannung: bis 10. 000 V
Stromstärke:  bis 1.600 A
Temperatur: -200°C bis +250°C
Flanschdurchmesser bis  200 mm
Flanschhöhe bis 120 mm
Bolzenanzahl: bis 50 St.
Bolzendurchmesser: bis M70x1,5 Stahl oder Kupfer
Material:  Stahl und Glas und Keramik

Stud plate

Technical data

Temperature range
-200°C to + 250°C

Pressure
10-8 mbar to 2000 bar
10-12 mbar under lab conditions

Features
High pressure resistance
Aggressive atmospheres
High closeness
High mechanical and electric  stress resistant

Application
Electric-technology
Electronics
Refrigeration technology
Heat technology

Special equipments with special selected metals (no stainless steel)
 –270 °C to +450 °C
Nominal voltage: to 10.000 V
Amperage: to 1.600 A
Temperature range: -200°C to +250°C
Thread size (sleeve): to 200 mm
flange height  to 120 mm
Number of Studs: to 50 pcs.
Stud thread: to M70x1,5 Steel or Cu
Material: Steel, glass and ceramics
